三相负荷不平衡调节装置（SPC）
性能特点：
- 调节高效：不平衡调节率可达97%，调整后三相电流相差小于3%。
- 多级防护：装置主回路配置半导体级快速防护，端口均配置有可经受±15kV的防护电路等。
- 自动脱网：装置有自动并网和脱网能力，当超出装置许可范围时，会执行自动脱网保护。
- 洁净输出：装置采用多相矢量分解算法，主回路选用高磁导材料铁芯，确保电能输出无杂波。
- 高效能比：装置整机采用低功耗设计，额定负载情况下，装置效率高达97%。
- 宽频锁相：采用宽动态范围锁相技术，确保在45Hz~55Hz的电网频率变化范围的稳定工作。
- 防护等级：设计有IP20\IP54\IP65三个防护等级机型, 户外一体化机型防尘、防水性能优异。
- 贯穿式风道：模块风道和外壳风道贯穿式设计，散热效果良好。
- 相序自适应：装置可依相序调整测量与控制通道的对应关系，在接线失误时依然可以调整到正常工作状态。
应用行业：
广泛应用于国家电网、地铁、化工、城建、医院、工矿等众多行业领域。
产品简介
三相负荷不平衡调节器主要用于低压配电用户侧，治理三相负荷不平衡，零序电流，优化电能质量，可补偿三相不平衡电流，实现连续、动态补偿。
产品功能
- 三种功能：三相不平衡调节功能、零序电流消除功能、无功补偿功能。
- 四种模式：三相不平衡治理模式、零序电流消除模式、三相不平衡优先模式、静止无功补偿模式。
- 自动诊断：装置有开机自检、重启条件判断、运行过程状态自诊断功能，在恶劣环境下装置会自动降额以实施保护策略。
- 三相不平衡调节功能：可连续平滑无阶梯调整三相电流直至相电流相差小于3%。
- 零序电流消除功能：通过测量并调整直至消除零序电流至相线电流3%以内。
- 静止无功补偿功能：可连续平滑无阶梯精准补偿感性无功和容性无功，可跟踪功率因数至0.999，设置分辨率0.001。
- 容量配置：35~400kvar，或并机后的更大容量。
- 通信功能：支持RS485、WiFi、ModBus等。
- 监控方式：知汇电能监控平台、知汇能效监控平台，支持其他监控平台软件定制。
- 安装方式：具有模块式、JP柜式、高防护等级三种产品形态，可机架式安装、壁挂式安装、机柜式安装及电杆抱装形式。
- 环境要求：运行温度：-10℃~55℃；相对湿度：5%~95%，无凝露。
治理方案
- 1、卓越的补偿性能
- 多种补偿模式，优先谐波补偿，兼顾无功补偿； 最高滤波次数为51次，谐波能力大于97%；
- 全范围无功补偿，提高功率因数； 三电平主电路，更低功耗、更高效率 ；全响应时间小于10ms，控制快速，有利暂态稳定性的提高。
- 2、完善的设备和系统保护
- 设备外部电气故障保护，包括母线短路、电压过欠压、过欠频、相序错误、电流反序等
- 设备内部故障保护，包括过流保护、IGBT过热保护等
- 工作环境超限自动降容
- 软件及硬件限流
- 谐振躲避，自动远离系统谐振点
- 3、人性化的人机交互体验
- 人机交互4.3英寸液晶触摸屏，便捷直观；
- 通过图形化显示界面，用户可清晰了解补偿前后系统波形图、谐波频谱图、
- THDi、THDu、电流有效值、功率因数等系统的电能质量改善情况
- 4、灵活的应用方案
- 模块化设计，方便扩展，最多16个模块并联
- 机架式或壁挂式两种模块，适应多种安装环境
- 三相三线、三相四线兼容，冗余N线接线端子，最大限度适应现场环境
工作原理
选型说明

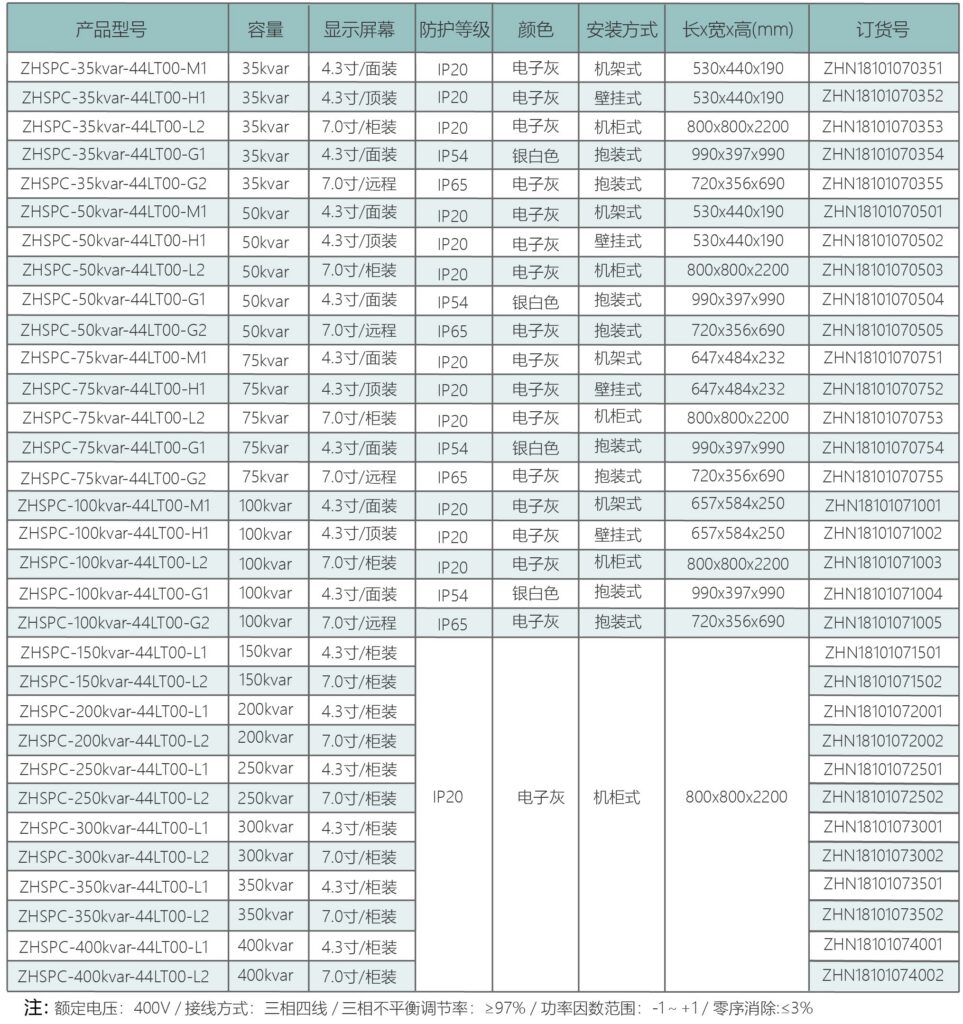

产品列表

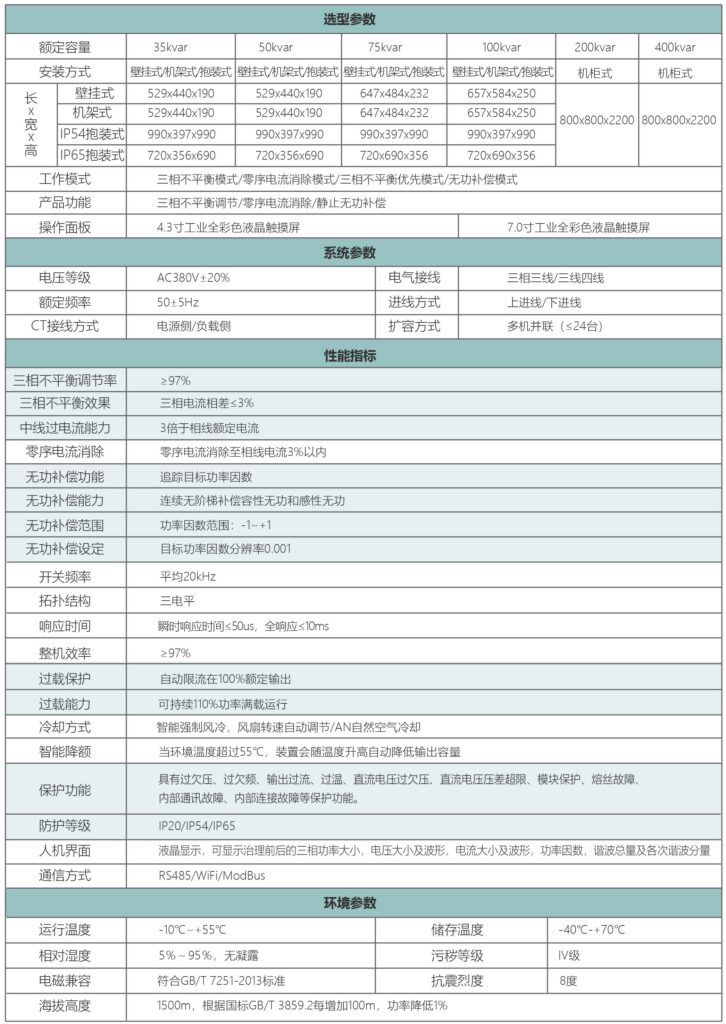

技术参数
应用电气图例

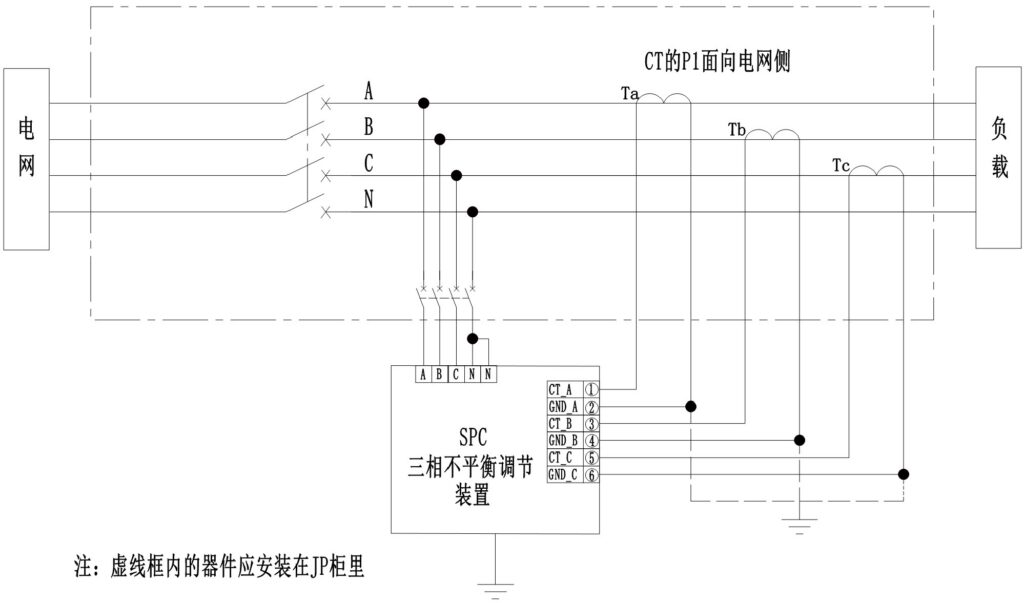

全部配置三相不平衡调节装置图例

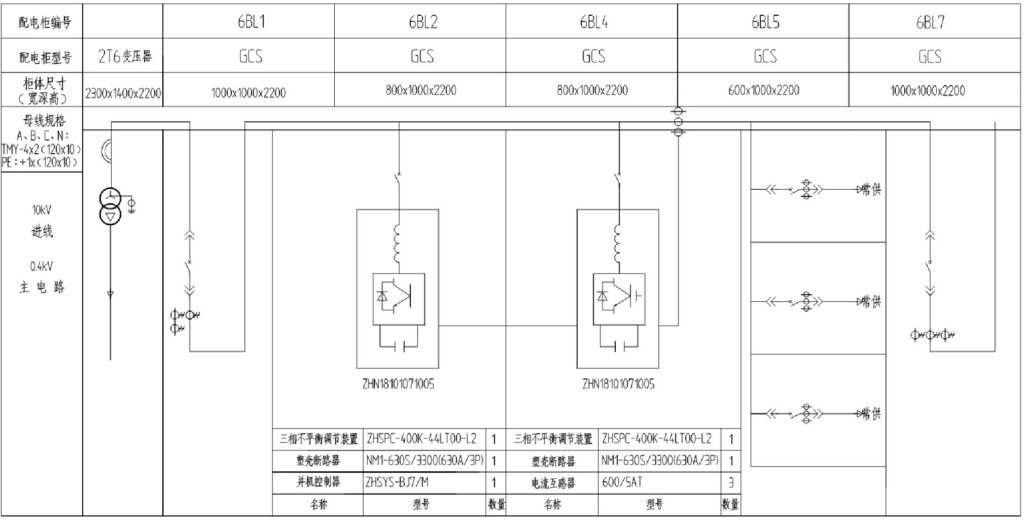

三相不平衡调节装置和电容补偿混合配置图例

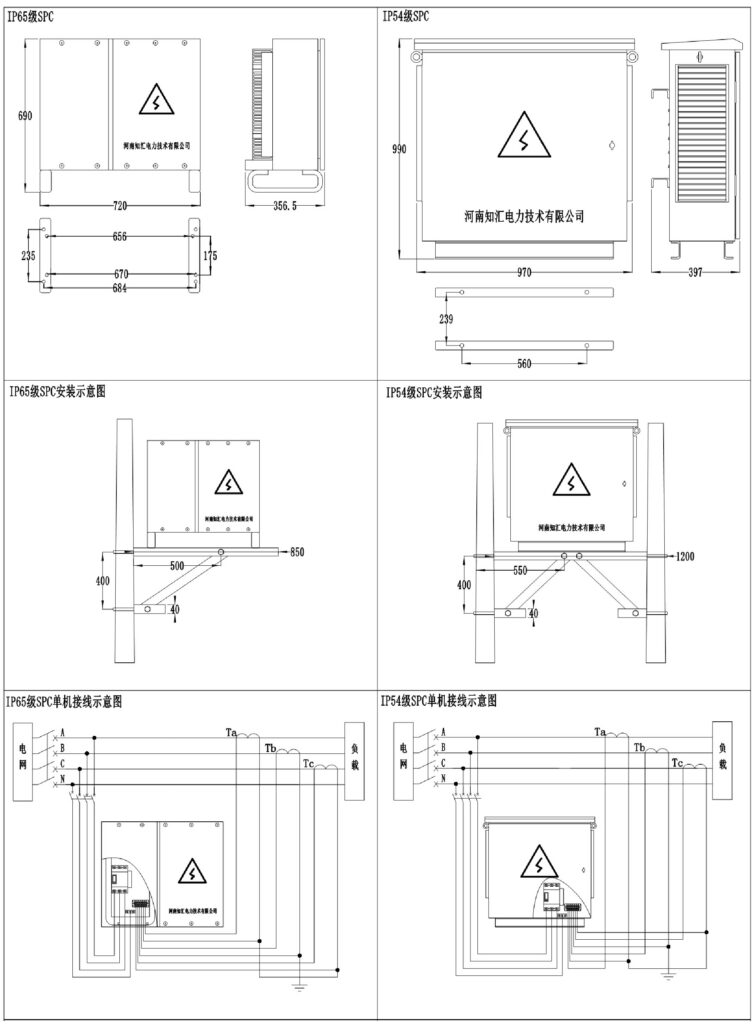

产品尺寸图
