高压无功补偿及滤波装置（TBB）
性能特点：
- 外部保护：使用喷逐式熔断器与电容器串联，当电容器内部有部分串联段（50%—70%）击穿时，熔断器动作，将该台故障电容器迅速从电容器组切除，防止事故扩大。
- 内部保护：对电容器组有谐波、过压、欠压、缺相等保护功能。
- 安全放电：电容器组运行退出后，并联在电容回路的放电线圈能使电容器上的剩余电压在5s内从额定电压峰值降至50V以下，避免残压对电容器的损伤。
- 过压能力：装置允许电网过电压或谐波过电压而造成的1.3倍额定电流情况下连续运行。
- 微机保护：专用微机保护单元可实施两相电流差动保护和开口三角保护功能，任一电容器故障时微机保护单元切除并闭锁该组电容器，其他电容器组正常运行。
- 安规校核：装置设计经过安规间距校核和电动力校核。
应用行业：
广泛应用于国家电网、地铁、化工、城建、医院、工矿等众多行业领域。
产品简介
高压无功补偿装置通过测量电网电压、电流值获得负载无功需量，按照负载无功需量投切补偿电容器组，让电容器组的值尽量匹配负载无功需量，以尽量减少负载和电源侧的无功交换，提高配电网效率，降低配电网无功损耗，最大限度利用电力设备容量。
产品功能
- 无功补偿功能：应用于高压配电系统的无功补偿以补偿感性无功。
- 降低力率电费：高压无功补偿装置可降低力率电费，甚至消除。
- 提高功率因数：合理配置高压无功投切组数及容量可有效提升系统功率因数。
- 降低无功损耗：消减无功需量，减少线路损耗，降低变压器及线缆发热量，节约电能。
- 支撑母线电压：补偿设备具有支撑配网末端电压的功效，补偿线路电压损失。
- 过压切除功能：具有过电压判断、显示，并快速切除电容器组的功能。
- 自动运行功能：可自动控制电容器的投切，测量、显示、控制、通信功能齐全，无需人工干预。
- 掉电保持功能：具有掉电保持功能，记录数据不丢失。
- 通信功能：支持RS485、ModBus、CANBus等。
选型说明

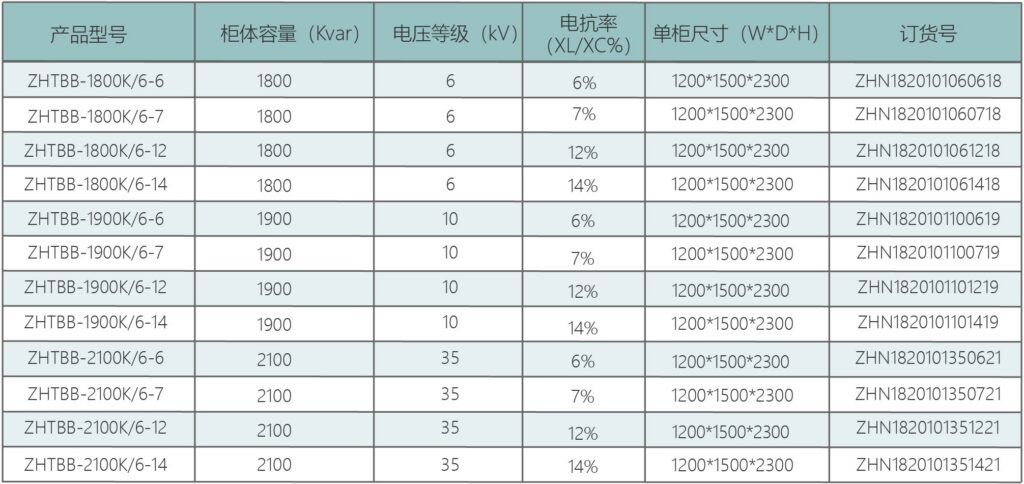

产品列表
技术参数

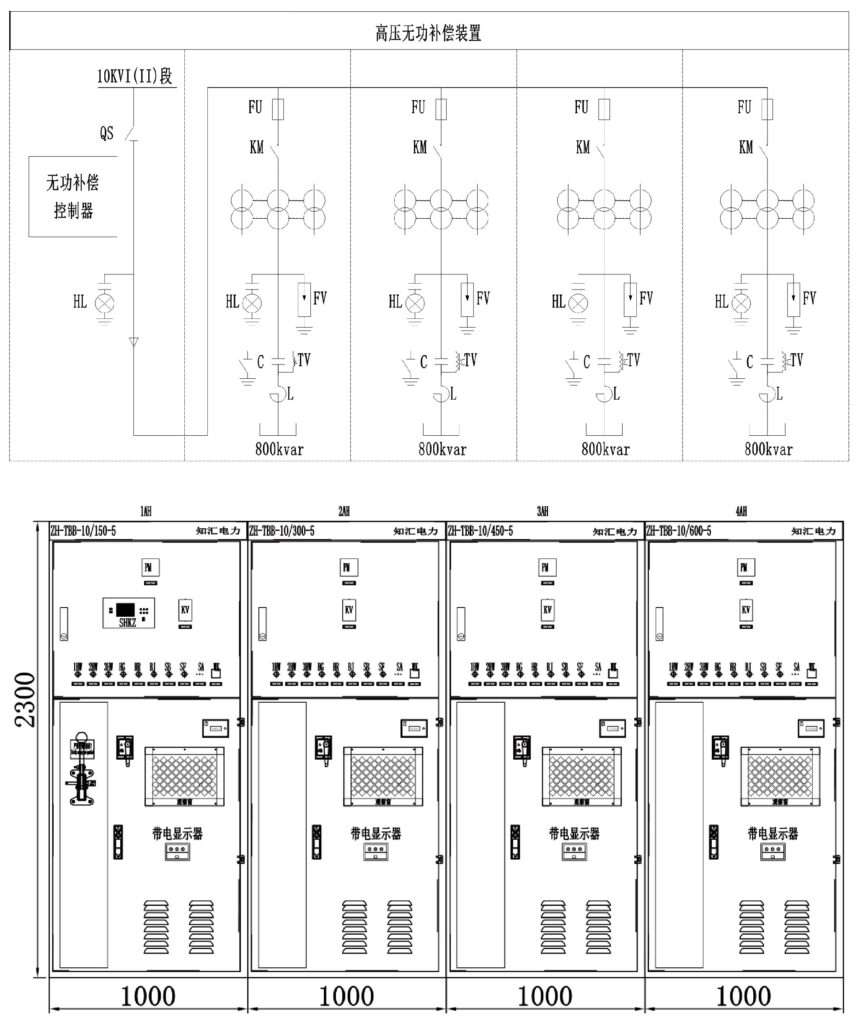

应用电气图例
